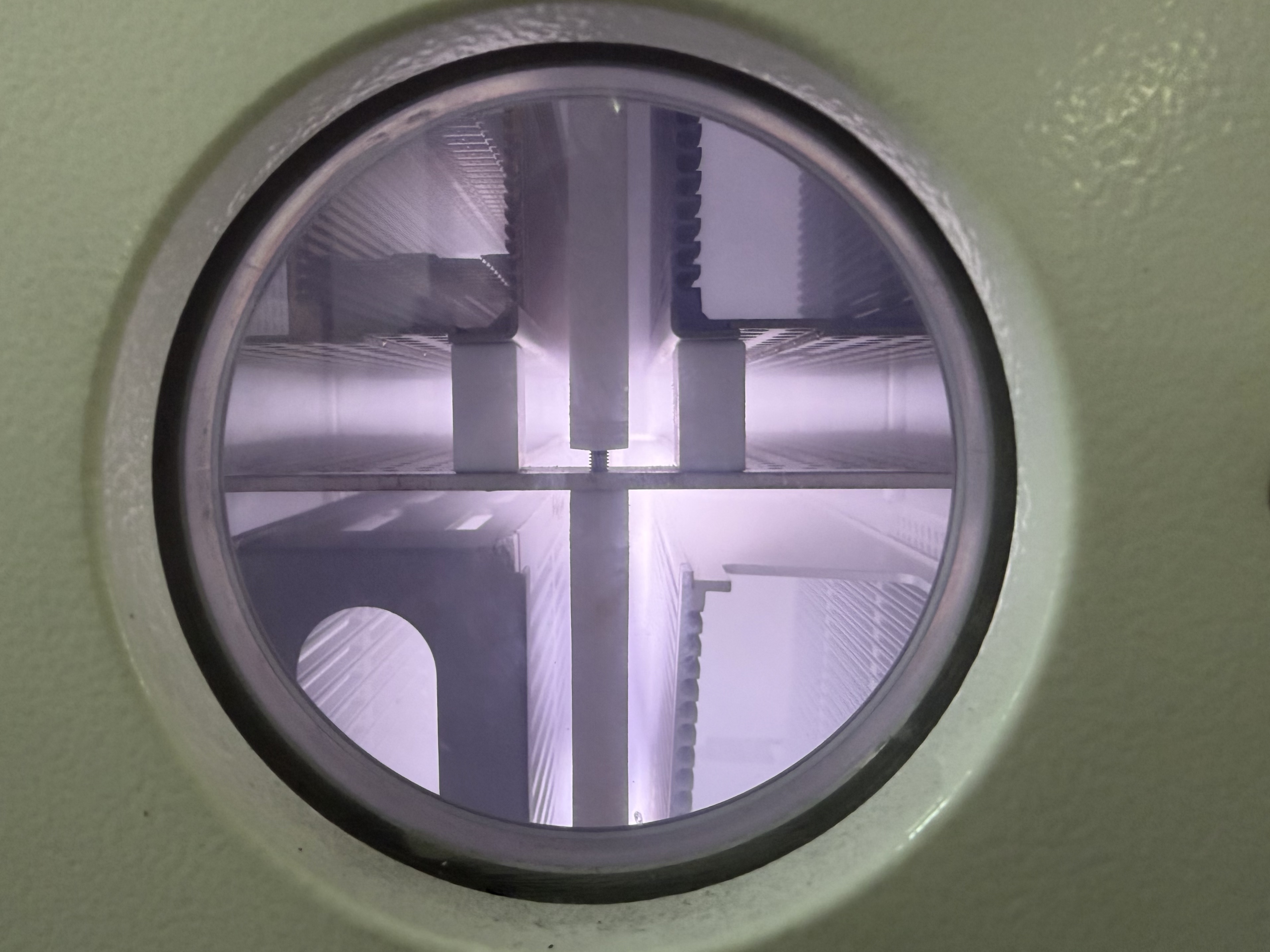

硅光技術和共封裝光學（CPO）是實現更高集成度、更低功耗光模塊的重要路徑。然而，硅光芯片的波導結構、異質集成界面以及高密度封裝工藝，帶來了傳統清洗和鍵合方法難以克服的問題。等離子技術在這些環節中發揮著獨特作用。

解決的具體問題

1. 硅光芯片波導與耦合區的微結構污染問題

問題表現：硅光芯片中的光波導、光柵耦合器、高深寬比溝槽等微結構，在光刻、刻蝕后容易殘留光刻膠、聚酰亞胺或納米顆粒。這些殘留物會造成光傳輸損耗增大、耦合效率下降，嚴重時導致器件失效。

等離子如何解決：低溫等離子體通過自由基反應，在低損傷條件下去除微結構表面的有機殘留，同時可對波導側壁和耦合面進行輕微刻蝕，優化光傳輸界面。

2. 異質集成（III-V/Si）的低溫鍵合難題

問題表現：將III-V族激光器（如InP）鍵合到硅光芯片上時，傳統高溫鍵合工藝（超過300℃）會產生熱應力，導致芯片翹曲、界面開裂或性能漂移。

等離子如何解決：等離子體活化鍵合技術可在較低溫度下實現晶圓級鍵合。通過在鍵合表面引入活性懸掛鍵，大幅降低所需鍵合溫度，避免熱應力損傷。

3. 硅光芯片端面耦合器的封裝反射問題

問題表現：硅光芯片端面與光纖陣列耦合時，端面不夠光滑或存在污染物，會產生光反射，引入噪聲和信號劣化。

等離子如何解決：利用等離子刻蝕技術對端面進行精確處理，可獲得低反射、高光潔度的耦合界面，改善光耦合質量。

在硅光與CPO的集成制造中，等離子技術針對微結構清潔、低溫異質鍵合和端面耦合優化等關鍵工藝難題，提供了可行的工程化解決方案。
